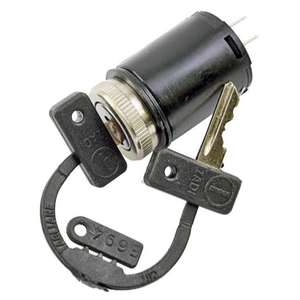

Blocchetto di accensione per Moto Guzzi Serie Grossa/Piccola

Mi spiace non essere in grado di risponderle ma purtroppo non conosciamo il codice del blocchetto adatto per la sua Moto Guzzi V 35 Imola II; è possibile che sia questo quello corretto ma le consiglio di verificare le specifiche che trova nella scheda prodotto e confrontare le foto con il blocchetto chiavi presente sulla moto.

Le confermo che questo blocchetto chiave di accensione ha 3 posizioni e 4 connettori quindi non dovrebbero esserci problemi di compatibilità anche con la sua Benelli 750 Sei; le consiglio solamente di verificare che i cavi di collegamento siano gli stessi. Sul retro del suo blocchetto originale dovrebbero essere presenti i codici che identificano i cavi corrispondenti: n.30 per filo alimentazione dalla batteria, n.50 per filo pulsante di accensione motore, n.16 per accensione luci, n.15/54 per alimentazione luci di posizione.

Il produttore non rilascia uno schema di collegamento ma dovrebbe seguire l'impianto originale che trova sul manuale di officina della moto. Se non sbaglio, questi dovrebbero essere i collegamenti: al 30 va il filo di alimentazione dalla batteria (rosso), al 50 va il filo del pulsante di accensione (bianco), al 16 va il filo di accensione delle luci (verde), al 15/54 il filo di alimentazione delle luci di posizione (marrone). Ad ogni modo la prego di verificare con un tester.

Le confermo che questo blocchetto di accensione ha una lunghezza di 44mm compresa la ghiera zigrinata ed esclusi i connettori.

Confermo che il blocchetto accensione per Moto Guzzi Serie Grossa/Piccola ha 3 posizioni.

Questo è un blocchetto di accensione a 3 posizioni e a quanto mi risulta è possibile adattarlo anche su Moto Guzzi 850 T -anche perchè quello originale non è più ordinabile e non viene neanche replicato: purtroppo però non sono in grado di dirle quali modifiche debbano essere apportate per poterlo collegare.

E' possibile che questo blocchetto sia adatto anche per la sua Gilera ma non sono in grado di darle la conferma dato che purtroppo non ho nessun applicativo ricambi su cui poter controllare: ad ogni modo basterà adattare i cavi di collegamento dell'impianto elettrico ai pin di connessione presenti sul blocchetto chiave di accensione.

Mi spiace ma non sono in grado di risponderle, non so se è possibile copiare la chiave di questo blocchetto su una originale Guzzi.

Le confermo che la ghiera è svitabile per poter fissare il blocchetto in un foro diametro 23mm: diametro esterno blocchetto 29mm, altezza totale senza connettori 44mm, altezza connettori 8mm.

Le confermo che questo blocchetto chiave è compatibile anche con Guzzi V 35 I
